3D列印下的天橋｜Striatus Bridge@義大利
July 29, 2021
｜設計解方｜
「Striatus」這個名字反映了它的結構邏輯和製造過程，混凝土與主要結構力正交的層印刷，以創建不需要加固的「條紋」僅受壓索道結構，3D列印可用於建造承重混凝土結構，這種結構需要的材料顯示減少且無需鋼筋或砂漿，來自Block Research Group的ETH建築師與工程師、Zaha Hadid Architects和業內其他合作夥伴合作，展示了這如何與威尼斯的人行橋配合使用。

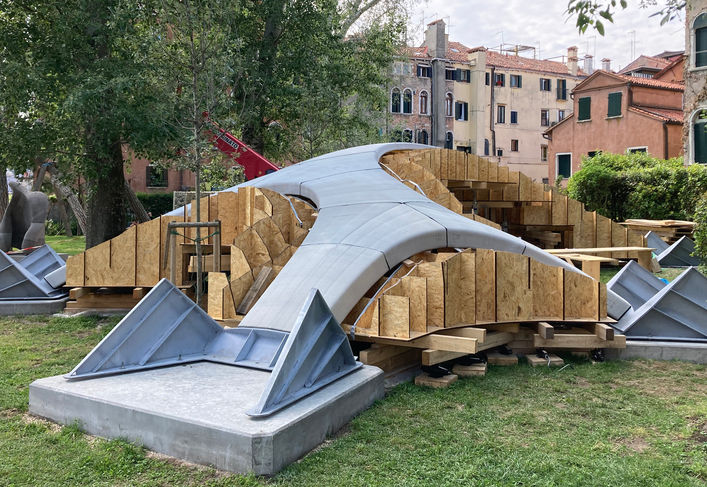

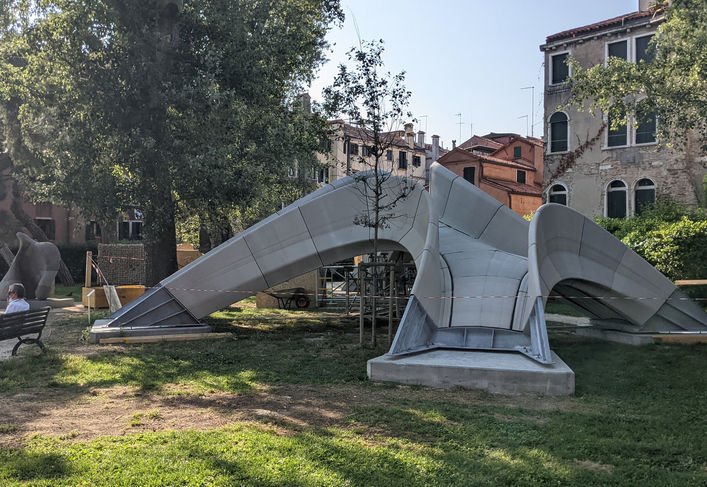

全世界數以百萬計的新建築正在用鋼筋混凝土建造，但這種類型的建築會產生大量的二氧化碳排放，在這方面，用於加固的鋼材和混凝土的水泥變成其中問題，ETH研究人員現在提出了一種在實際計畫中減少兩者的方法，而Block Research Group與Zaha Hadid Architects的計算和設計小組合作，在威尼斯的一個公園內建造了一座16x12公尺的拱形人行橋，並且完全沒有加固。

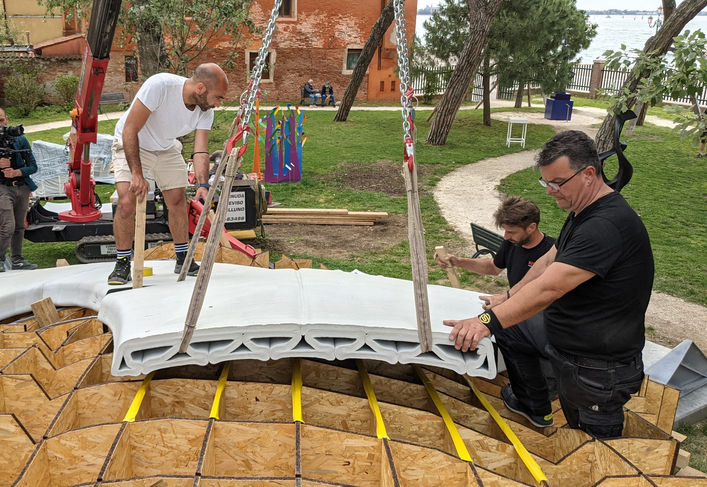

使用增材工藝這座被稱為「Striatus」的建築是用混凝土砌塊建造的，這些砌塊形成了一個很像傳統磚石橋的拱門，這種僅受壓的結構允許力傳遞到在地面上綁在一起的基礎上，幹組裝結構僅由於其幾何形狀而穩定。
研究人員與Incremental3D公司共同開發的3D列印混凝土類型，混凝土不是以通常的方式水平施加，而是以特定角度施加，使得它們與壓縮力的流動正交，這樣可以將塊中的印刷層很好的壓在一起而無需加固或後張，用於3D列印機的特殊混凝土墨水正是由Holcim公司開發。
ETH教授Philippe Block表示：「這種精確的3D混凝土列印方法使我們能夠將傳統拱形建築的原理與數字混凝土製造相結合，只在結構上需要的地方使用材料，而不會產生浪費。」因為施工不需要砂漿，所以可以將砌塊拆除，然後在不同的位置重新組裝橋樑，如果不再需要建築，材料可以簡單的分離和回收。
Image copyright：Archdaily
Photo：naaro、in3d、Alessandro Dell'Endice、Tom van Mele、Zaha Hadid Architects、Block Research Group
Translate and edit：島覔解方
